Балансировка роторов/валов на современном оборудовании
Мы производим профессиональную балансировку роторов турбины/валов на современном балансировочном оборудование фирмы Cimat. С возможностью остаточным дисбалансом 0,1 г*мм/кг.
Станок изготовлен в соответствии с Европейской машинной директивой 2006/42/WE и оборудован новейшим измерительным модулем ROTORTEST 8.5 или ROTORTEST 9.5, который благодаря новейшей электронике, определяет и рассчитывает дисбаланс в считанные секунды. Благодаря использованию качественных комплектующих всемирноизвестных марок SIEMENS, FESTO, BOSCH и других, станок может эксплуатироваться 24/7.
Основные параметры станка:
- Масса балансируемой детали - 0,5÷50 кг
- Диаметр балансируемой детали, макс. - 700 мм
- Ролики для диаметров опорных шеек - 10 - 75 мм
75 - 140 мм
- Контропора с роликом для консольных деталей - Имеется
- Максимальное расстояние между центрами опор - 1500мм
- Максимальная длина детали - 1600мм
- Минимальное расстояние между центрами опор - 50 мм/30мм
- Минимально достижимый остаточный удельный дисбаланс в соотв. ISO 2953 – 0,1 г*мм/кг (Подтверждается протоколом проверочных испытаний эталонным сертифицированным ротором в соответствии с требованиями ISO 2953.
- Частота вращения приводного шкива - 3000 мин-1
- Оптический отметчик оборотов Wenglor - Имеется
- Ограничители осевого движения (свободностоящие) - Имеется
- Электропитание - 400 В, 3ф 50 Гц
- Тип привода - Ременный
- Класс защиты в соответствии с ГОСТ ISO 21940-23 - C
- Масса, не более - 1200 кг
- Габариты Ш х Г х В, не более - 1700х920х1700 мм
Описание ROTORTEST 8.5
- Определитель углового положения - для точного определения на детали измеренного угла дисбаланса
- Промышленный ПК с активным TFT монитором с диагональю 17”
- Все элементы размещаются в одном блоке, модульная компоновка
- Цифровая обработка измеряемых величин
- Наличие программ компенсации (разворотом 180°/120°, шпонки, полушпонки)
- Наличие специальных модулей, например, расчёт дисбаланса на колечество отверстий для сверления, расчёт дисбаланса на периметр фрезеровки, расчёт дисбаланса на количество добавляемого веса и др
- Расчёт допуска в соответствии с ГОСТ ISO 21940
- Процент уменьшения дисбаланса (URR): 95%
- Индикация угла дисбаланса: цифровая/графическая
- Тип балансировки:
- Одноплоскостная балансировка
- Двухплоскостная балансировка
Мы оказываем услуги:
Балансировка:
- Вентиляторов, крыльчаток
- Валов

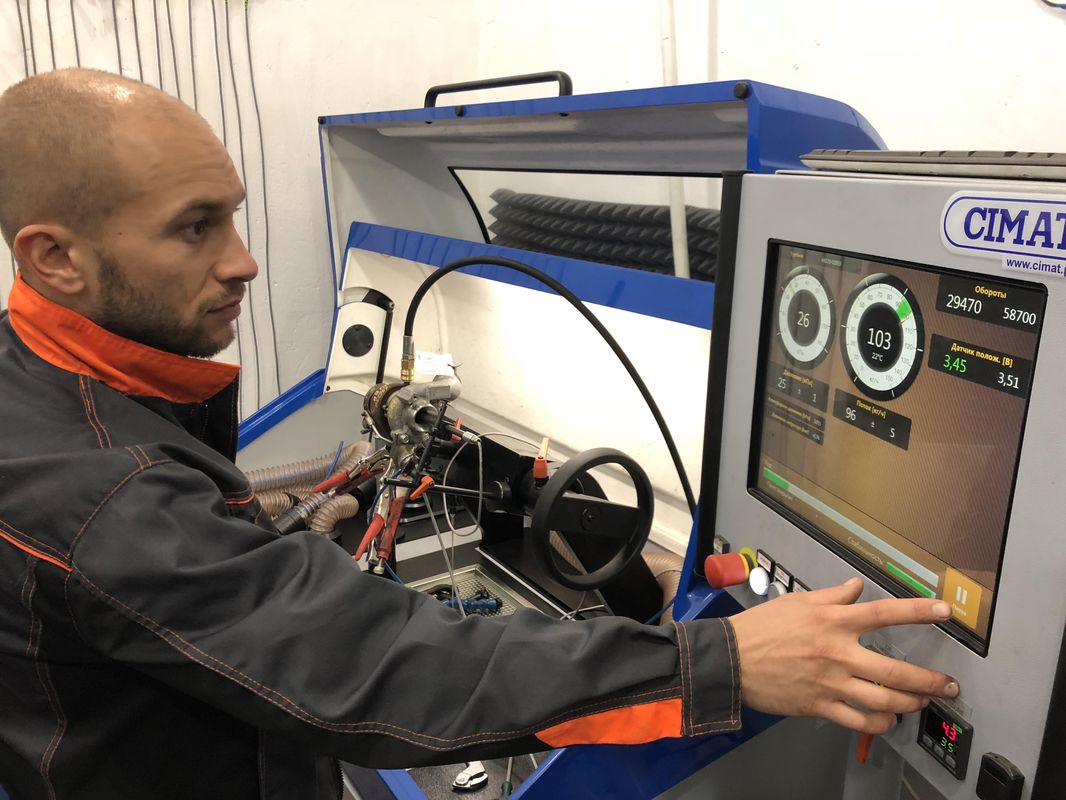

- Роторов турбокомпрессоров ДВС
- Маховиков
- Сепараторов

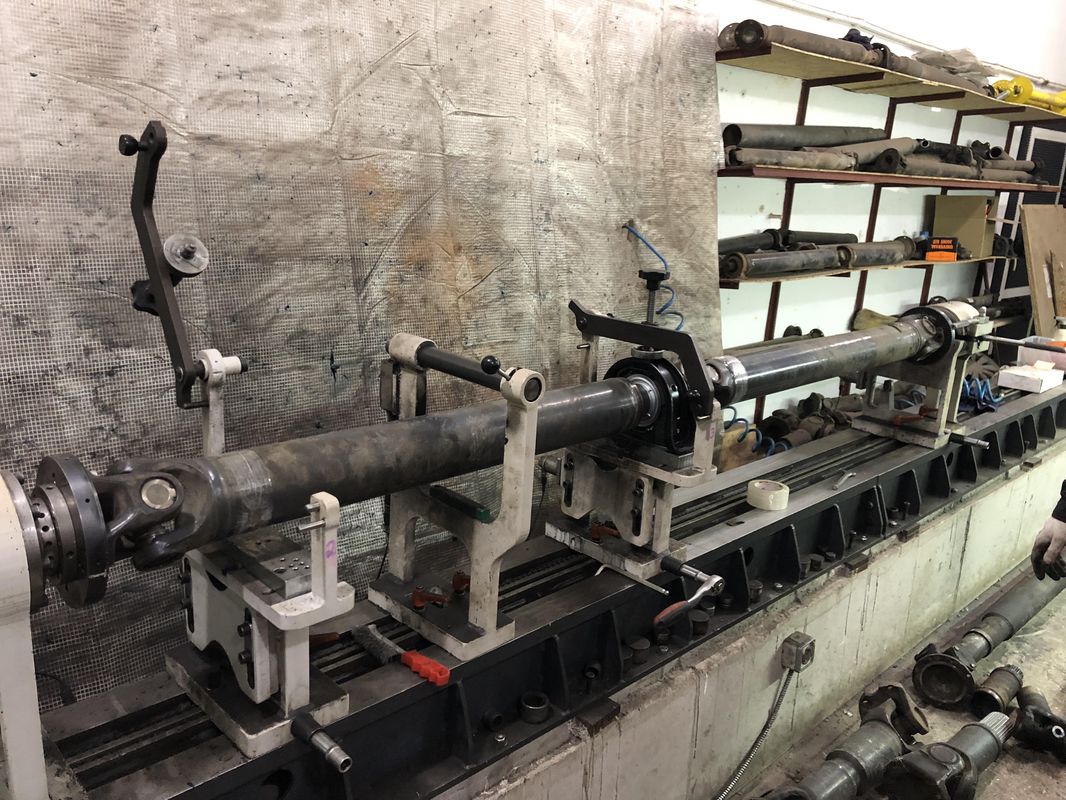

- Карданных валов
Ремонт:
- Ремонт промышленных турбин ДВС;
- Ремонт промышленных карданных валов;
- Ремонт редукторов и приводных механизмов;
- Ремонт насосного оборудования;
- Ремонт ПКМ Belzona и обустройство защитных поверхностей от абразивного, химического, кавитационного износов.

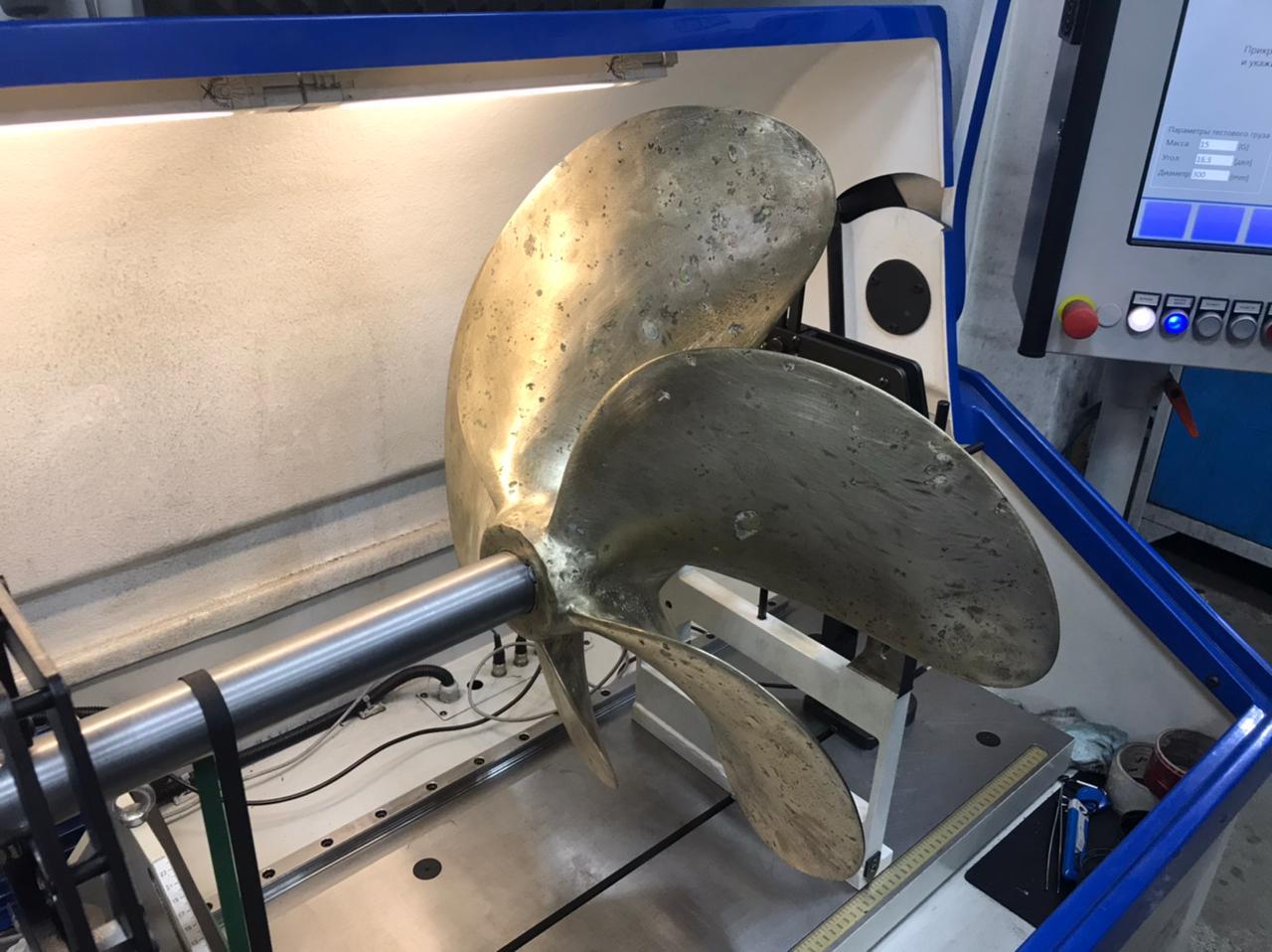

Современное оборудование на пике технологий и накопленный за десятилетия опыт мастеров позволяет осуществлять высокоточную балансировку роторов различного предназначения весом до 1000 кг, диаметром до 1500 мм, длиной до 5000 мм в горизонтальной плоскости и роторов дискового типа, не оснащённых собственными опорными шейками весом до 300 кг, диаметром до 800 мм в вертикальной плоскости с наивысшим возможным уровнем точности.
Балансировка оборудования позволяет продлить срок службы не только самого изделия на 30-40% значительно снижая вибрационную нагрузку как на сам агрегат и его комплектующие, но и и на смежных агрегатов, находящихся в зоне риска при неправильной работе в случае дисбаланса.
В случае износа или неисправности агрегата, наша компания может произвести профессиональный ремонт с использованием сварки и наплавки или технологии полимерного композитного ремонта (“холодная сварка”) и обустройства защитных покрытий от эрозионного, кавитационного, абразивного, химического износа агрегатов или выточить детали на нашем металлообрабатывающем предприятии. Болше информации в разделе Полимерный композитный ремонт агрегатов.
Балансировочно-ремонтный завод был создан в результате сотрудничества группы компания BurkePorterGroup и промышленного интегратора компании ТехПром, на данный период времени мы оказываем полный спектр услуг по балансировке и ремонту промышленных агрегатов.
- Аккредитация Морского и Речного Регистра Судоходства
- Лицензией ГосАтомнадзора № СЕ-03-108-3523
- Свидетельство СРО
- Аттестованной лабораторией неразрушающего контроля
- Металлообрабатывающее производство
- Аттестованное сварочное производство НАКС, НАПСП
- Технологии методом нетрадиционного ремонта (полимерно-композитные материалы Belzona)
- Балансировочное производство
